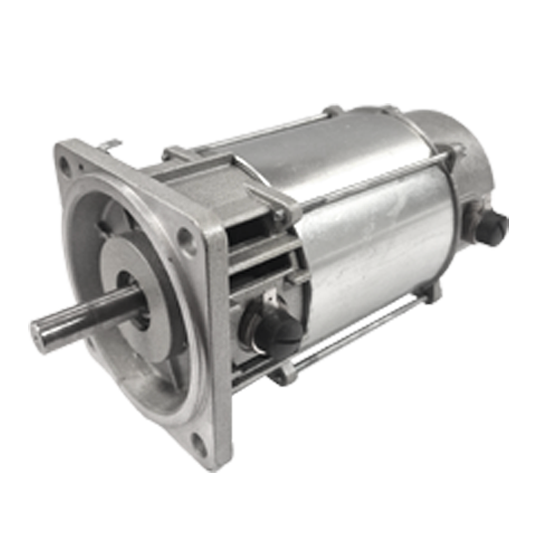

DC MOTOR
永磁直流电机
我们定制的63和71尺寸的电机配备了具有磁通集中器的永磁激励，设计用于承受高去磁电流。这一创新特性允许在宽广的速度范围内进行多功能使用，无论是在恒定扭矩还是可变扭矩模式下，即使在由低形状因数的速度驱动器驱动时也是如此。在这些条件下，电机确保高效率和低噪音的扭矩波动，提供卓越的性能。
Features
- 2 极磁路，带磁通集中器，铁氧体磁体
- 冷却 IC410
- 增大间隙的轴承，密封并终身润滑
- 构造形式 IMB5、IMV1 和 IMV3，用于 63 和 71 尺寸的电机
DC MOTOR
| CHARACTERISTICS AND NOMINAL VALUE | MOTOR SIZE 1 Nm | MOTOR SIZE 2 Nm |
|---|---|---|
| Nominal torque, locked rotor, continuous duty, dt aw = 115K* | 1.12 Nm | 2.15 Nm |
| Peak torque, locked rotor | 4 Nm | 8 Nm |
| Maximum speed | 12500 rpm | 6000 rpm |
| Rotor inertia | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm² |
| Mechanical time constant *** | 18.5 ms | 16 ms |
| Weight | 5 kg | 8 kg |
| Thermal impedance * | 2 °C/W | 1.2 °C/W |
| Thermal time constant * | 1320 s | 1680 s |
| Electrical time constant *** | 5.00 ms | 6.00 ms |
| Speed constant *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm |
| Brushes voltage drop at nominal current | 1.20 Vdc | 1.20 Vdc |
| Supply > 48Vdc | 1.20 Vdc | 1.20 Vdc |
| Supply ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc |
